擴孔自鎖錨桿系列產品主要包括替代化學植筋產品、深孔自鎖錨桿產品、耐高溫和耐低溫產品



1 替代化學植筋產品

《混凝?結構后錨固技術規程》（JGJ 145-2013）第4.3.2條規定：“后錨固連接設計所采?的設計使?年限應與被連接結構的設計年限?致，并不宜?于30年。對化學錨栓和植筋，應定期檢查其?作狀態，檢查的時間間隔可由設計單位確定，但第?次檢查時間不應遲于10年。”

《混凝?結構加固設計規范》（GB 50367-2013）第15.1.6條規定：“采?植筋錨固的混凝?結構，其?期使?的環境溫度不應?于60℃。”

擴孔自鎖錨桿具有耐?、耐?溫、與原結構同壽命的優點，可替代化學植筋進?后錨固應?。



1.1 自鎖錨桿及配套產品

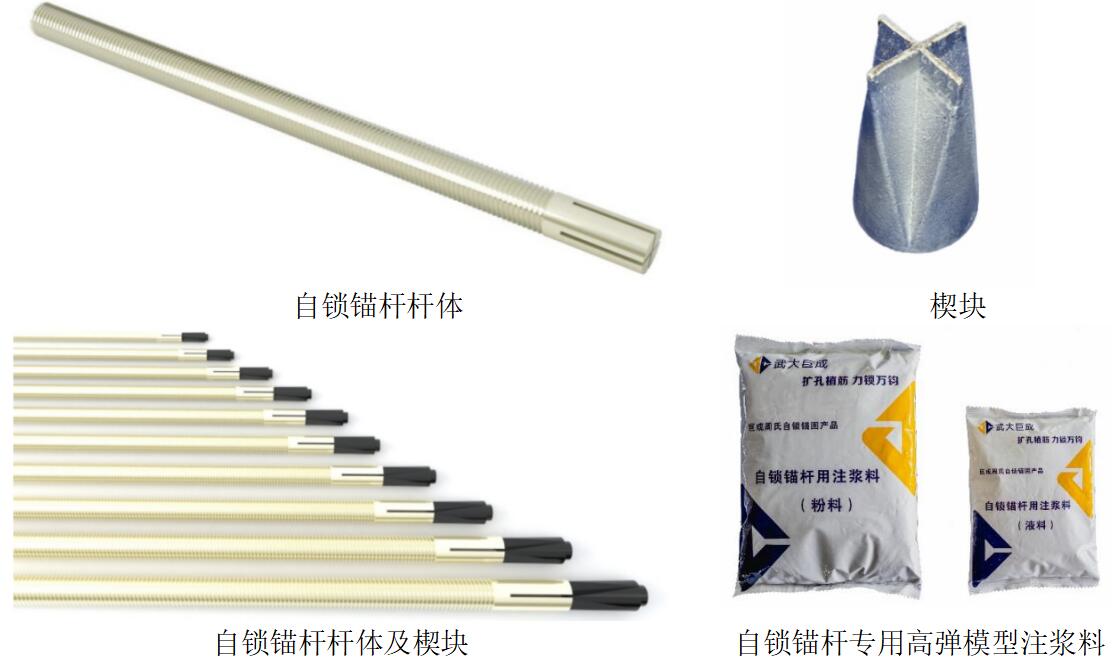

自鎖錨桿產品見圖1，配套安裝機具見圖2，測量儀器見圖3。



圖1 自鎖錨桿產品







圖2 自鎖錨桿安裝機具







機械式測孔儀





內窺式測孔儀

圖3 自鎖錨桿測量儀器





1.2 自鎖錨桿施工工藝

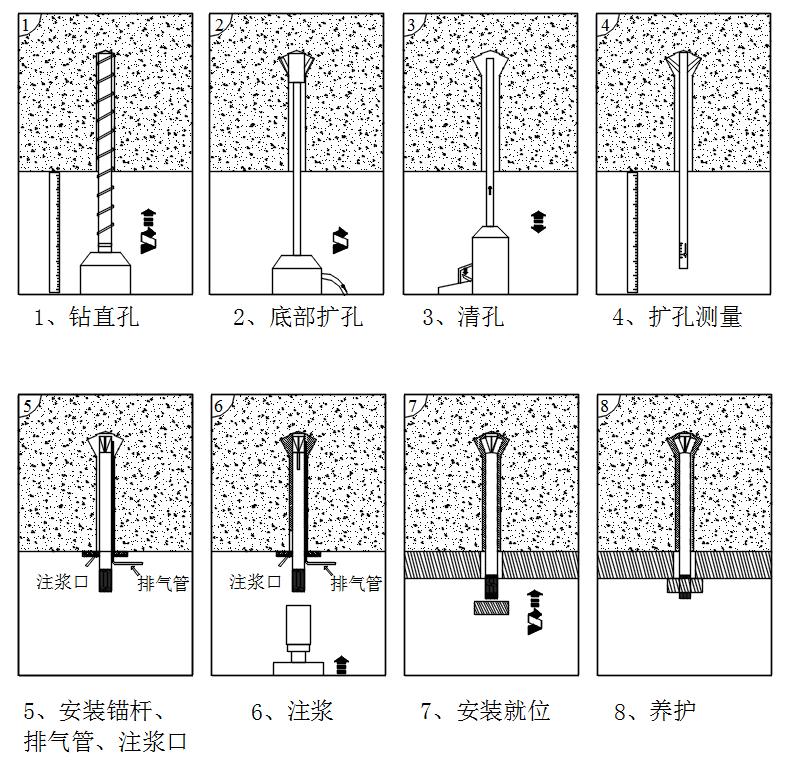

擴孔自鎖錨桿以專用擴孔鉆頭預先擴孔，再安裝錨桿，其中豎直向上安裝錨桿的工藝如圖4所示，對于水平安裝和豎直向下安裝，則無第5步工序。



圖4 自鎖錨桿施工工藝



2 深孔自鎖錨桿產品

2.1 自鎖錨桿產品

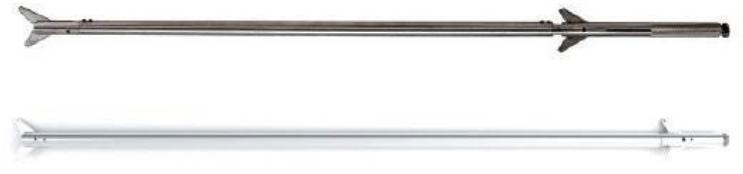

深孔擴孔自鎖錨桿自鎖內錨頭及配套普通無機注漿料見圖5，安裝機具（擴孔鉆頭）見圖6。



圖5 自鎖內錨頭及普通無機注漿料











圖6 擴孔鉆頭



3 耐高溫和耐低溫產品

該系列產品適用于低溫（低至零下196℃）和高溫（高至420℃）的應用場景，產品照片見圖7。





淺孔錨桿





圖7 耐高溫和耐低溫自鎖錨桿產品
